问题

如何控制系统种某几个镜片的焦距？

回答

可以用section 像差

问题

请教一下，我需要的材料zemax 里有，但是SY 没有，我应该怎么做

回答

自己编写的话在找到安装目录里面的.LIB 文件，格式可以参照这个帖子http://www.optzmx.com/thread-19700-1-2.html

问题

轴上视场传函不好， 怎么增加轴上视场的权重呀

回答

这一列是权重，前三行是0视场的

问题

请问synopsys 优化后，光阑位置再透镜里边，怎么让它自动优化再空气中

回答

自动优化会让光阑在现有表面上，要在空气中可以手动增加虚拟表面再设置为光阑

问题

我在优化函数中，怎么没有这种修复横向相差和MTF 的设置，我不在GOALS 下面输入这个，我就无法在AANT 中用了吗？

回答

在优化宏里用现成评价函数10也可以出来

也可以自己一条一条写GSHEAR 指令

问题

请问一下toshear 命令，怎么设置？有默认设置吗

回答

直接在DSEARCH的GOALS 下面写就行

问题

有限距用哪个命令呀，我用obd 居然是物面是弯的

回答

OBA

问题

有么有设置物距  视场角，有没有可以直接设置有限距视场角

回答

可以用OBC

问题

ACC  ACM 控制透镜中心范围还是包括空气间隔的控制的，不包括的话，空气间隔最小的指令是哪个

回答

用SLIMIT

问题

请教一下，空气间隔控制，最小边界条件是哪个命令控制住的，为什么我用acm 命令让间隔>0.1,但是优化出来的结果间隔的下边界是1，请问在哪里修正呢？

回答

ACM 是控制元件最小中心厚度的，没有专门控制空气中心间隔的监视器，要控制的话可以用LLL 和TH 去控制具体的表面厚度。设置最小值0.1，实际值大于0.1的时候其实指令没有作用，只有实际值小于0.1的时候才会生效控制。或者直接在变量里用SLIMIT 设置空气间隔的范围

问题

请问一下，谁知道 如何测试 镜头 波像差参数 ？

回答

在像质分析-光扇图的界面里选择光程差，可以查看对应波长各个视场的波像差

问题

现在synopsys 最新版是什么版本了

回答

问题

再问一下Synopsys 文件可以转换成zemax 吗

回答

在文件这里可以转

问题

请问可以设置菲涅尔吗

回答

可以的，在数据表里面可以设置，在不寻常表面类型里还有几种菲涅尔面型

问题

刚学这个软件，请问大佬们，变焦镜头的zsearch 有可以输入数据的交互窗口吗

回答

没有，zsearch 只能用宏指令运行

问题

请问怎么设置啊？我有些窗口看不到最低下的信息

回答

命令窗口，右侧滚动条拉不到最下面，点击右侧几下就可以看到。不是拉，要点击，拉不下去的

问题

1.SYNOPSYS中的SPOT图只显示单个视场的大小.  可不可以像ZEMAX一样自定义的显示所有视场的图 2.RAYFAN图子午与弧矢显示的SCALE与ZEMAX倾斜的方向不一致. 是因为两者定义的顺逆时针角度正负不一样吗

回答

输入命令MSF可以得到全视场三维点列图，也可以直接输入这个，OFSPOT 300 .01 FIELDS 4 GBAR 0 ICOL M PLOT 下面图片是输入具体说明。另外楼主说的图像是相反的，可能原因是zemax中像高是正的，SYNOPSYS中像高是负的。 新版本界面菜单上可以直接设置全视场点列图

问题

在先控制主光线穿过光阑中心(图1示)后.   再控制边缘光线穿过光阑边缘（图2示）后.   光阑后面的光线不经过透镜.   这是什么原因 另 CFIX 有无通俗易懂的解释.  谢谢

图1 CHG / APS -5 / END

图2 CHG/ 5 CFIX / WAP 2 / END

回答

CFIX会把光学系统里所有的孔径值固定，这样光线穿过光阑边缘时就会出现你这种情况。 设置真实光阑之后可以用CSTOP指令再用WAP2，这样只会固定光阑的孔径，其他透镜的孔径仍然会自动计算来适应光线的高度。

问题

synopsys手册中提到的“光阑的CAO” CAO是什么意思，如何理解

回答

指光阑的孔径大小。CAO 就是clear aperture，在软件里是通光孔径的半径值。Soft CAO 软孔径由系统自动计算，hard CAO 硬孔径是用户定义的固定值。

问题

1.想在第7个面前面加个光阑，用chg aps -7 end ，优化后光阑咋变成第一个面了，怎么搞个光线中心和边缘充满的光阑？ 2.想把第10和11胶合，我点他们的空气间隙，软件识别不出来。我点空气间隙大的就行。 3.在用dsearch 时，写aps 9，这个有用吗，搜索出来后，光阑也不在第9个面啊？

回答

1.建议在worksheet的第0面直接修改 为APS -7,优化的时候要把 VY 0 YP1注释掉即变成 !VY 0 YP1, 光阑充满光线也是在worksheet的第0面加上 CSTOP WAP 2 2.你要胶合的时候放大一点再点试试，建议靠近胶合的前一个面 3.使用dsearch 时建议不要固定光阑，搜索以后再选择你需要的结构按以上方法加入光阑，这样搜索效率更高。VY 0 YP1是优化光阑的指令，固定光阑位置之后注释掉即可。一般情况下DSEARCH 的时候让光阑可移动，优化过程中找到合适的位置之后再固定下来。非要在DSEARCH的时候固定光阑的位置用STOP FIX SN 指令指定光阑在哪个表面。

问题

aspheric 4 1 2 3 4 5前面的4是啥意思

回答

是指定幂级数非球面高阶项用的，第一项表示圆锥常数，第二项表示4次方项，以此类推。4表示圆锥常数+4,6,8次方项

问题

使用Gsearch 时遇到如下问题 core gsearch 5 quiet surf 1 3 5 7 9  ！面数不能超过5个，超过5个就报错，不知道什么原因？ end ofile 'gsopt.mac' nearest 5 p g end go

回答

再检查一下镜头结构，可能是输入的表面编号不是元件的前表面

问题

AANT内该怎么下指令控制面型不要反曲

回答

在PANT里可以设置变量的范围，就可以设置某个表面的曲率半径的范围来防止反曲

问题

GSEARCH 的SN 好像有个数限制，多了报错。

回答

可以修改默认值来进行设置。CLIMIT NB 修改NB的默认值。

问题

请教下SYNOPSYS 如何输出镜头的stp文件（3D图档）和DXF 文件（2D 图档），谢谢

回答

STP 文件保存可以查看这里

用STFILE 指令

DXF文件保存可以查看这里

用HARDCOPY DXF 指令

问题

这里控制0.7视场的垂轴像差为什么写0 0 0.7呀，不应该是0.7 0 1吗？

回答

垂轴色差是不同高度位置的像，所以用YEN

问题

请教一个问题哈。这个里的0 0 1为什么和HBAR XEN YEN GEAR 对不上呀？不应该是物方像高X 入瞳X 入瞳Y 物方像高Y 吗？

回答

后面省略了就用系统默认值，这里都是归一化了的，用0到1的值，0视场，坐标0，1，系统默认就是0 ，所以可以省略不输入，这里和输入0 0 1 0效果一样

问题

请问为什么我在使用DSEARCH 的时候，镜片边缘总会泡成这样呀？

回答

权重可以加大试试，然后根据前面不好的结果去调整具体的值应该在多少

问题

能不能通过命令实现f 数的修改

回答

可以的，在CHG 里用FNO 指定F 数，系统会调整YMP 1来改变F 数

问题

这个镜片口径能否追迹边缘光线啊，应该怎么输入命令

回答

这是变焦镜头，在某个变焦位置光线才会填满口径，这个口径是按照变焦位置里最大的来显示的

问题

这个图里面光线 有时候是黑色的有时候是彩色的

回答

有几个开关可以控制图的颜色

问题

您好 NEAREST这个命令中的NB该怎么设置

回答

您可以再看一下帮助手册里这段的介绍

问题

边缘光线有命令可以控制吗

回答

可以在这个命令里面去设置，HBAR=0，YEN=1应该就是边缘光线

问题

您好  SYNOPSYS有没有命令可以直接控制第一面入射光线角度的

回答

后面可以设置表面，输入表面1

问题

坐标都填0就可以吧

回答

视场1，其他可以0

问题

如果镜头有2个cover glass，但命令cover只能设置一个，该怎么办？先谢谢了

回答

再手动插入一个

问题

那个大佬帮忙看看哈  哪有问题  就是不能运行哈  CORE 8  DSEARCH 1 QUIET  SYSTEM  ID 2323232323  OBB 0 16° 30  WAVL 12 10 8  UNITS MM  END  GOALS  ELEMENTS 4  FNUM 1   BACK 6 0.1  TOTL 50 0  STOP MIDDLE  STOP FREE  COLORS 3  FOV 0.0 0.75 1.0 0.0 0.0  FWT 5.0 3.0 1.0 1.0 1.0  RSTART 200     THSTART 5  ASTART 2  RT 0.5  QUICK 10 100  NPASS 10  ANNEAL 200 20 Q 10  SNAPSHOT 10  END GLASS POS U GE GLASS NEG U GE END  SPECIAL PANT  END  SPECIAL AANT   ACC 10 .1 1   AAC  30 .1 1  END  GO

回答

glass pos上面的end去掉

问题

怎么设置可以在优化的时候把光阑位置固定呀

回答

把变量里的VY 0 YP1删除

问题

一个的12mm镜头。f2.8,应该怎么设置物格式，计算出来视场角20.8，用obb 0 20.8，最后一个是12/2.8=4.285714吗

回答

是输入半视场角，12/2.8也要再除以2取半径

问题

这个是个红外系统，这个玻璃材料D-FK61在zemax里显示红外不在有效折射率范围内  这个是怎么回事呀

回答

普通玻璃，是可以用于近红外的0.9-1.7um。 SYNOPSYS里这个材料的折射率范围是0.365  1.014，但用CHG设置波段之后会自动拟合计算对应折射率，所以可以直接使用

问题

sys清空上次输入的数据如何操作

回答

按PAD图中工具栏中的“撤销”按钮，或者按键盘上F3快捷键。是老版本

问题

上面那个视场光线是我自己画的，怎样才能在worksheet里显示所有视场的光线呢？

回答

看一下PAD里面的开关10 有没有打开

问题

这个设置好后像高就会被定义好了吧，这软件是不能直接定义像高是吗

回答

在MPW光瞳向导里面可以设置定义像高

问题

用MIT工具是不是不能模拟实际图像的畸变效果？求助一下，用GDIS生成的畸变网格，其对应格点的畸变数据怎么输出？

回答

MIT工具中，选择”摄影“选项，可以导入复制到剪贴板的实际图像，MFB工具也可以，网格畸变目前无数据输出

问题

要控制第四个面，中心厚度与边缘厚度之比＞0.2，怎么写语法呢？

回答

LLL最小值，TH是中心厚度，ETH是边缘厚度，DIV 除以要换行写 LLL 0.2 1 0.1 A TH 4 DIV ETH 4

问题

求解惑： 使用GSEARCH 功能报这个错误怎么处理？

回答

这不是错误，改下默认的设置就可以

问题

请教下这个问题是什么原因？这个问题是这样出现的： 1.运行SPB 功能，运行完后，会产生一个SPBUILD_OPT.MAC 优化命令 2.我尝试增加透镜功能AEI ，在优化命令第一刚添加AEI，然后优化，这一步也没问题 3.删除AEI 命令，再优化，就出现了如图那个问题

回答

将优化宏另存为，更改文件名后就可以正常运行了

问题

synopsys 如何控制CRA 呢？

回答

HH 表示光线角度的正切，然后用M 或者LUL 来控制

问题

SYNOPSYS 有没有命令可以直接控制第一面入射光线角度的

回答

指令后面可以设置表面，输入表面1

问题

边缘光线有命令可以控制吗

回答

也可以在这个命令里面去设置，HBAR=0，YEN=1就是边缘光线

问题

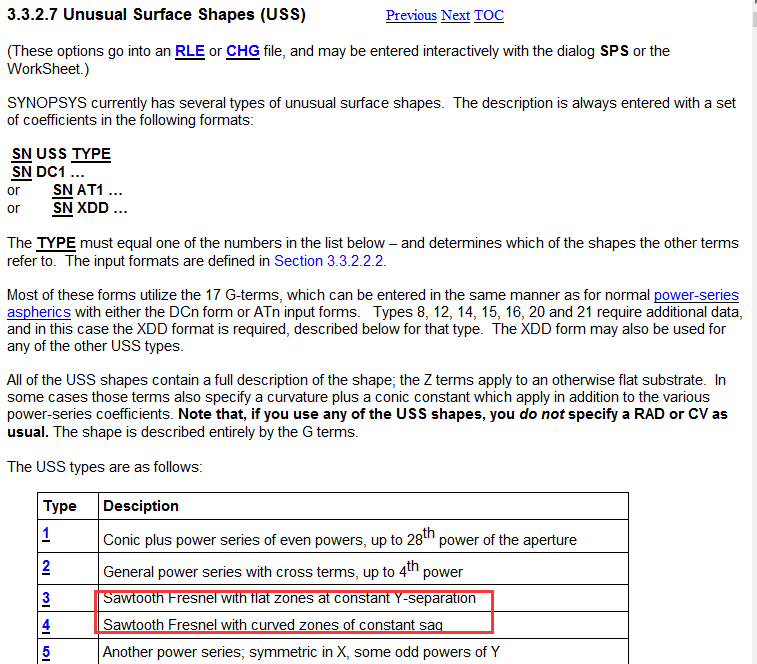

synopsys 软件设计菲涅尔可以设计实际菲涅尔进行带齿优化？

回答

可以。SYNOPSYS 的菲涅尔面型是USS 3，USS 4和USS 23，帮助手册里的USS 23有一个例子可以看一下

问题

搜目镜我也有个疑惑，为什么老是搜出来后焦距为负的，这是我用教程第41章那个宏运行的结果，只加了LLL 5 1 0.5 A BACK用来限制后焦距，实际的结果却是这样的：

回答

可以在DSEARCH设置后焦距的权重输入SET，这样就会用固定的后焦来搜索

问题

刚接触这软件，照教程自己搞了下，这目镜接目距怎么没有啊？还有要控制像高怎么搞啊？

回答

DSEARCH里面没有专门控制出瞳距离的设置，可以结合几何光学计算，用后焦BACK设置来控制。控制像高可以用YA坐标，格式为  M 目标 权重 A P YA 视场 就可以控制某个视场下的像高值

问题

dsearch 中得OBA 怎么设置啊？我需要一个焦距16mm ，有限工作距300mm ，像方F数为2.8，半像高为5.5mm ，我应该怎么设置啊？OBA_ _ _这三空怎么计算呢？

回答

用这个设置可以满足上面给出的技术指标

OBA 300 103.125 2.86 300是物距TH0 TH0*h/F=300*5.5/16=103.125 为物高YP0 f/2FN=16/(2*2.8)=2.86 为YMP1

问题

Desearch 宏里面怎么设置出瞳距离呀

回答

DSEARCH可以设置后焦距，没有专门的出瞳距设置

问题

没明白，zfile 下面的两个14的含义

回答

就是对于不同物距，自动确定像面的位置，14 14代表表面14移动

问题

如果想表面12一起移动，写12 14吗

回答

这样表示表面12到14一起移动

问题

这个只能指定一个群组移动吗，就是11 13，然后下一行写，12 14就可以吗？

回答

可以换行写，添加其他群组

问题

如何设置不同距离下的优化

回答

参考Lens Design 的第19章

问题

我想问一下gshear 的wt 怎么给呀，好像不同镜头dsearch 出来的gshear 的wt 都不一样

回答

先使用它自动生成的wt ，然后逐渐去增加权重优化MTF

问题

系统透镜数和gsearch 给的玻璃种类数要满足什么关系，我六片透镜的系统给了六种玻璃它报错:excessive cases would be required

回答

GS使用的时候，可以指定允许最大案例数，程序默认的是9999。所以添加一行指令 CLIMIT NB，NB-允许的最大案例数。

问题

可以从平板设置两对开始优化吗？

回答

设置两对材料的平板镜头结构，也可以优化。

问题

有几个小问题想请教一下： 1.GLASS POSITIVE /NEGATIVE 是什么意思，正负透镜吗？ 2.如果我要指定四种玻璃（两对），宏该怎么编写，第二对也是GLASS POSITIVE/NEGATIVE吗？如果是三种玻璃呢？ 3.成都光明玻璃库缩写是什么，G(GUANGMING)?S(SCHOTT)O(OHARA)

回答

1.分别为正负透镜指定一种材料 2.DS中只能指定一种，允许后面使用GSEARCH优化材料，在GS中输入四种材料 3. 对于不同库的缩写，参考：

问题

光阑不固定和光阑固定的浮动对焦结构可以做吗

回答

ZSEARCH 搜索变焦结构的时候光阑必须固定

问题

请问实际光线可能偏离你定义的光阑位置，这时应该怎么办，直接放光阑光线错误了。这种情况我该怎么加入真实光阑，直接这里加入，系统光线就出错了，无法追击，怎么让主光线通过光阑中心

回答

WAP2可以让光线完全填充光阑，WAP3可以让光线适配所有表面。 先优化要主光线通过光阑面。M01APYA1000SN ;控制光阑面SN 上的主光线高度为0

问题

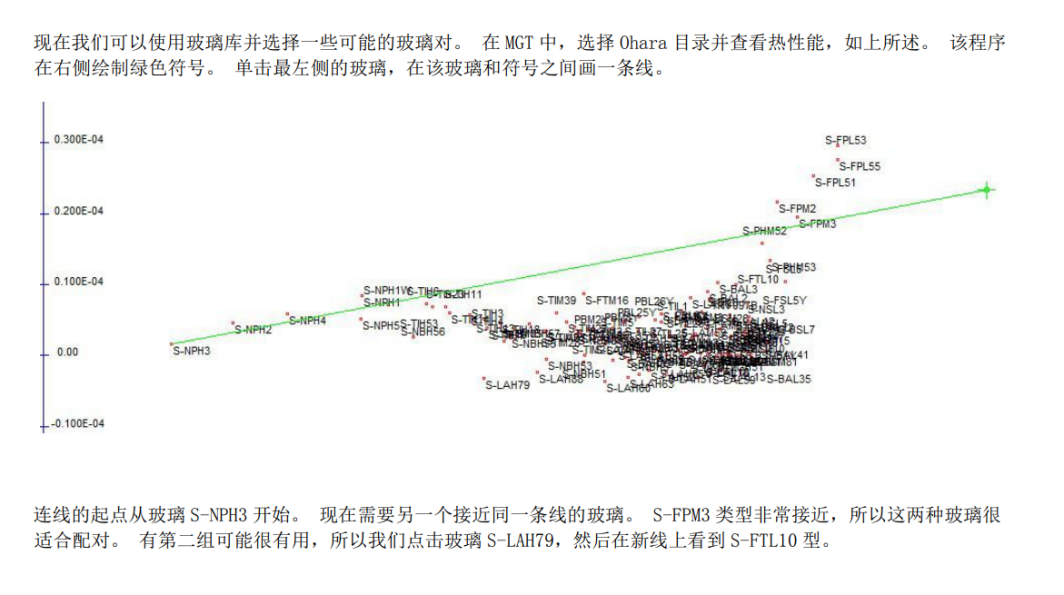

请问一下，选最左边这个玻璃的依据是什么？

回答

可以参考这篇文献

问题

这个安装好之后，其他功能OK，但是sketchPAD 不显示

回答

可以点击PAD 旁边这个回到默认位置

或者点击视图里的层叠或平铺

应该就可以显示出来

问题

可见光镜头中如何约束长波与短波的焦距？FOCL应该是主波长的焦距

回答

可以使用AI指令PLOT FOCAL FOR WAVELENGTH 485 TO 632

问题

有没有知道 synopsys 怎么控制通光口径?

回答

可以在优化宏里用CAO指令控制通光孔径，具体用法可以查看帮助手册

问题

请问这里的窗口大小是什么意思呀，有什么具体的物理意义吗？

回答

window是影响评价值计算的，比如你这条指令在10以上不会产生评价值惩罚，窗口为1，厚度在窗口范围内（9到10）评价值随偏离TAR值线性变化，最大是权重；窗口范围之外（小于9）评价值随偏离TAR值的平方而变化，惩罚更大。

问题

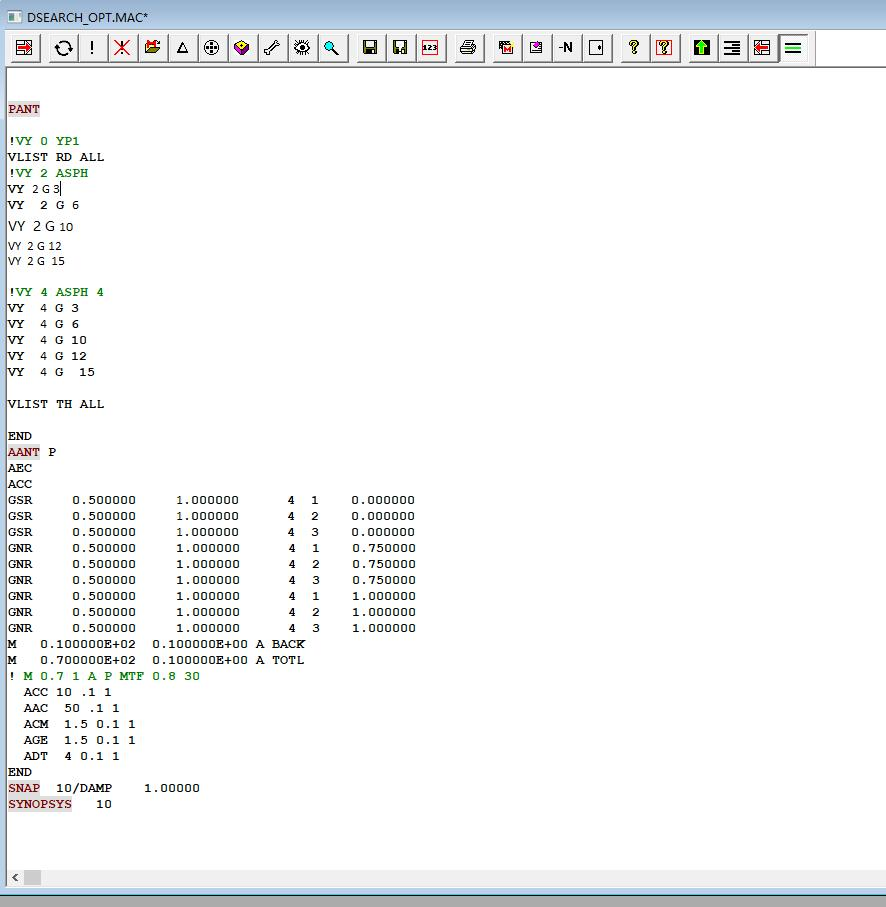

SNAP 命令行的作用

回答

SNAP表示每迭代多少次更新一次PAD图的显示，SNAP 0就是默认每次迭代都更新PAD图。
DAMP涉及到算法的阻尼因子，具体可以看帮助手册，实际用的时候基本上用不着这个指令，都是系统自动生成的。

问题

前三行是材料的什么性质?

回答

第一行S表示折射率插值形式是塞缪尔，A表示热力学数据是六项加热膨胀系数， 0表示非塑料材料，1.0表示测量折射率的温度是1.0，3.57z表示比重是3,57，并且有透过率数据表；

第二行表示折射率的有效波长范围是0.31到2.5微米；
第三行表示透过率数据表的有效波长范围是0.31到2.5微米，测量时的厚度是25.00毫米
第一行的意思可用对照这个表

问题

vy 0 yp1里面的0是什么意思?

回答

问题

理想透镜模型应该在 HELP 中搜什么查看使用方法?

回答

问题

微透镜阵列在哪里可以找到?

回答

问题

请问一下 synopsys 按pad 按钮 没有出现相应界面 怎么可以调出来？

回答

可以点这里整理窗口，看看有没有出来。

问题

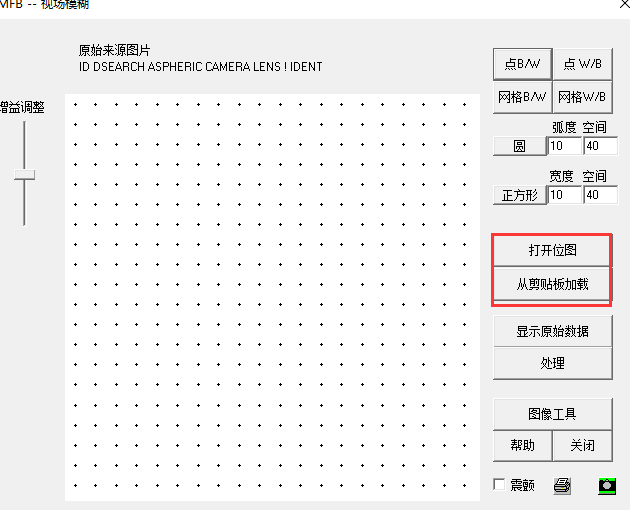

如何进行给定图片作为物面，然后输出图像的仿真

回答

命令窗口输入MIT可以打开图像工具，里面可以选择对图像分析，也可以选择理想情况还是有畸变的情况。或者打开右上角的MFB，选择使用的位图或者复制的图片进行仿真。

问题

DFOCUS和PFOCUS的用途是什么?

回答

实际中，所有的真实透镜与标准设计是不同的，因此必须调整每个单元的凸轮曲线，在光学平台上组装各单元时，将一个变焦组移动到凸轮位置，然后用不同的组调整离焦是一种常见的方法。这样发现的位置通常与该元件的凸轮值略有不同，这个位置将被铣成该单元的凸轮机构。

PFOCUS或DFOCUS输入模拟该过程。

问题

ACA和ATC命令的区别？

回答

ACA像差是在计算完其它评价函数之后才计算的，而不是按照ACA在AANT的位置来决定的。对于大多数镜头来说，这样的计算几乎无区别。

但对于变焦镜头来说，ACA像差是在评价函数中指定的最后一次变焦时才计算。 例如：最后一个变焦位置为ZOOM 3，那么ACA像差计算将在计算完ZOOM 3中的其他评价函数之后才计算。

ATC像差适用于所有变焦位置的所有视场和所有多重结构中。由于在变焦镜头中，很难预测哪个变焦会产生光线失败，所以ATC应该会有所帮助，这是因为ATC会检查所有变焦镜头。

问题

玻璃库名称在macro中直接填写全称就行了吗?

回答

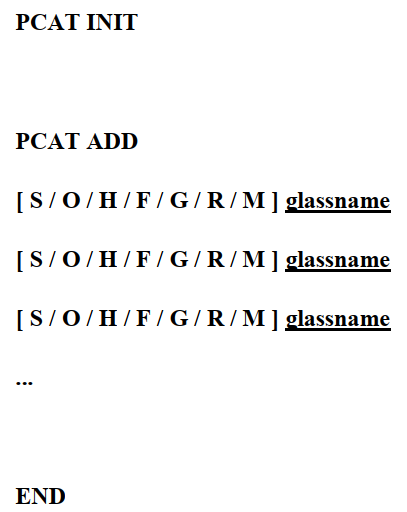

玻璃库写S、O、H等就行，不需要写全称，玻璃材料名称需要写全称。输入格式如下：

问题

怎样查看玻璃的折射率，阿贝数？

回答

在GLASS TABLE中点击 Properties 按钮。

问题

silica玻璃在哪个玻璃库里？

回答

在Unusual目录

问题

在镜头文件C12L1/C12L2中，指定了波长、玻璃牌号，同时输入了三个波长的折射率，请问：这是出于什么考虑？

回答

在创建镜头结构的时候，您只需要指定 波长 和 玻璃类型 就好 ，SYNOPSYS会在镜头文件.rle中自定匹配给出 三个波长下对于的折射率。C12L1/C12L2就是 镜头文件，扩展名为 .rle。

问题

DSEARFCH 功能优化出了10个结构，最后在PAD中显示排在第一的结果。如果要看其他结果，该怎么操作？

回答

DSEARCH给出的10个结构，分别以文件名 DSEARCH001.RLE ~ DSEARCH010.RLE 命名。并被保存到 磁盘中 。您可以从中选取一个打开。

或者，第二种方法：
DSEARCH搜索完毕后，会自动生成一个 宏DSS.MAC，您在Command Window中输入命令 EM DSS 即可，可以快速查看每个结构：

问题

ZOOM 约束变焦点和用zgroup约束效果是一样的吧，只是后面有没有end的区别？

回答

使用 ZOOM 命令行，可以单独控制每个变焦位置的评价函数。 ZGROUP在每个变焦位置处使用同样的评价函数。

问题

怎样快速计算镜片的边厚呢？

回答

EDGE命令。计算 EDGE Thickness。

问题

CRA怎么调用？

回答

这里是采用了自定义的功能。下面是个示范:

自定义完成之后，后续就可以直接调用。

问题

ON 24 后好像默认的单位还是INCH？

回答

开关24是用来 控制RLE文件中的默认值。当在RLE文件中不输入透镜单位 ，打开开关24（ON 24）后， 默认的单位是MM，下面是个演示示例。

而SYS对话框中显示的是当前镜头中的内容，而不是默认值，当打开一个以 UNIT MM为单位的镜头，那么SYS中将显示MM。

问题

广角镜头在用DSERACH时它的F数像高不太好控制？

回答

那可以适当加大F数、像高的权重

问题

波长14um不在GE 材料的透射范围之内？

回答

关于GE的折射率，其实已经通过研究了不同来源的GE的折射率数据。建议您先将范围限制于8-13.1um之间。然后在DSEARCH设计完成之后，更改波长范围至 14um，且忽略系统的警告信息。

问题

PDIST的解释？

回答

关于PDIST的解释（来源用户手册UM）：此命令会覆盖用户输入的RSTART参数，并根据简单算法在正负元件之间分配所需的光焦度。

目的就是为了避免非常强的光线（需要校正光线失败）组合。它还会删除负元件数目占镜片总数一半以上的任何组合。因此，程序会运行得更快一些。

问题

DSEARCH的核心数最大为16？

回答

DS最多32核心。

问题

衍射非球面的说明在哪？

回答

用户手册，10.19 章节。

问题

怎样精确控制GLM边界？

回答

复制CBOUND和FBOUND文本行，粘贴到PANT文件。然后在Macro中精确编辑这些边界数据,并运行EVALUATE。然后再次打开MGT，查看边界，此时已符合我们的要求。

MGT中的GLM边界显示：

问题

GLM的默认边界是哪个？

回答

GLM默认的边界是这个，可以在Glass Table中，点击Boundaries按钮，即可查看默认的边界。

问题

RD命令和RAD命令的区别是什么？

回答

RD和RAD均表示曲率半径，使用时任选其中之一。

问题

DSEARCH搜索设计双远心镜头时，需怎样控制？

回答

DSEARCH输入中首先选择远心模式 STOP telecentric，控制物方远心。然后再添加像方远心的命令，如下：

问题

CAI命令的含义？

回答

在SYNOPSYS中，CAO命令指的是镜片外孔径；
使用CAI，就是要在中间挖孔，孔的大小；

问题

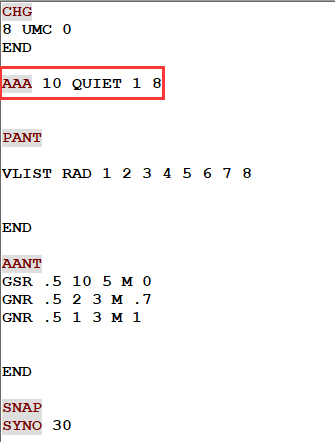

AAA命令（自动寻找非球面）失败？

回答

出错的原因是AAA命令的用法错误，它必须放在PANT之前。

问题

如何将DSEARCH搜索出的10个镜头结构打开？

回答

DSEARCH搜索完毕后，会给出10个最有潜力的初始结构，而且每个镜头结构都有一个文件名，通过找到相应的文件名来打开镜头。

问题

如何查看不同变焦结构的参数？

回答

在SYNOPSYS中打开一个变焦镜头后，首先点击右侧工具条中的数字 1，2，3...，即切换到不同的ZOOM POSITION。然后在Command Window中输入SPEC即可。

问题

DSEARCH能否定义多个材料吗？比如 GE IG206 IG204 。

回答

DSEARCH里面只能为正透镜和负透镜分别定义一种材料。

例如：

若想镜头中包含多种材料，后续可以用GSEARCH来进行材料优化。

问题

RDR命令的含义？

回答

意思是：尽管默认的微分增量大小通常是有效的，但是当参数受到干扰时，由于某些地方的TIR或MCS错误，可能会发生某些光线无法追迹。 这通常发生在镜头非常小时，在这种情况下，人们希望将默认增量减少一些。 这是可选RDR输入的功能，其中FRACTION是所需的降低因子。 因此，要将默认增量减少到正常值的1％，可以在PANT文件中输入
RDR 0.01
此参数只影响起始增量，若开关7打开，则每次迭代都重新计算新值。
这个RDR 命令不常用，一般在优化的时候，系统有默认的微分增量。对于一般设计，采用默认的数据即可，但对SYNOPSYS软件较熟悉后，可以自己调整该数据。

问题

若执行DSEARCH自动生成的优化宏之后，出现边缘相交的问题，如何解决呢？

回答

再在AANT 和 END之间 控制一下第5个面的边厚

LLL 0.3 1 0.05 A ETH 5

问题

DSEARCH搜索中，怎么控制材料选择的阿贝数范围呢？

回答

在SPECIAL PANT中添加控制阿贝数范围的命令，即箭头所指的位置。

具体的控制材料折射率和阿贝数边界的命令格式如下：

问题

Glass Table下能直接插入新的玻璃吗？

回答

是不可以的。

问题

软件可以针对实际玻璃进行退火优化吗？还是只能针对模型玻璃？

回答

对于实际玻璃的优化，可使用GSEARCH功能来优化玻璃。

问题

DSEARCH搜索时控制第一面为正？

回答

LLL 20 1 1 A RAD 1，控制第一个面的曲率半径大于20，就可以控制第一个面为正。

问题

AEC 2 1 0.2命令行的含义？

回答

解释为：软件对镜片的边缘进行优化时，一旦镜片厚度小于2，将使镜片的边厚优化增大。

当边厚在2到1.8厚度之间时，使用权重值1。当边厚小于1.8时，系统内部会自动增大权重，将边厚拉回来。

问题

AEC的default window是多少？

回答

关于AEC命令的默认window大小在用户手册中没有提及，所以window的默认值为0。

问题

WS窗口中如何输入CFIX命令？

回答

在WS里面，任意的空白处，输入CFIX，然后点击右边的Update按钮，所有的表面都会被固定。

若输入的是 2 CFIX，那么就只会固定第2个表面。

问题

DSEARCH中NPASS，TSTART，ASTART代码的含义？

回答

NPASS 是优化期间的运行回圈数，包括优化和模拟退火次数，一般默认25次。

TSTART，ASTART , T 代表玻璃厚度，A代表空气厚度。

就是你给一个初始的玻璃厚度和空气间隔厚度的初始值， 如果你不是用这个两个命令，系统会默认给个 0.1inches的值，如果你使用这两个命令，系统就采用你赋给的值去计算。

问题

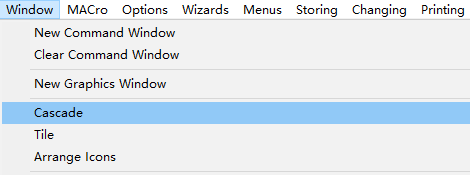

PAD窗口部分被遮挡？

回答

点击Window菜单栏下的Cascade，Tile或Arrange Icons按钮，对窗口进行重新排版。

问题

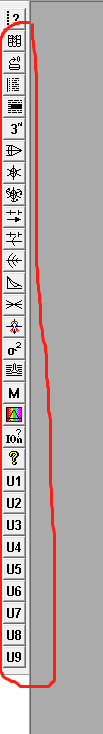

点击左侧工具栏的U1-U9，为什么无法识别？

回答

U1-U9按钮是自定义快捷键，只有用户自定义后，才会有反应，否则无任何响应。

问题

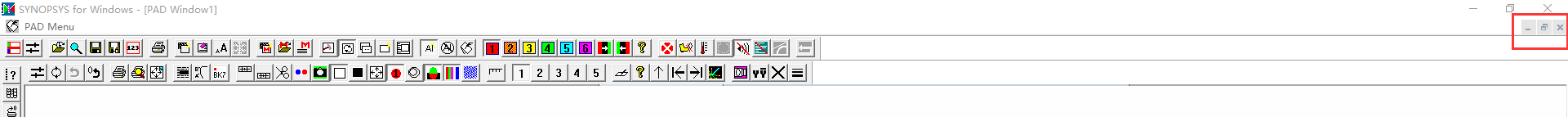

PAD Window窗口无法关闭？

回答

一般可以通过下列几种方法关闭，视情况而定：

1. 点击PAD Menu前的按钮，然后选中关闭。

2. 点击右上角的按钮。

3. 点击工具栏中的Kill按钮

4. 点击PAD Menu，把下面的Edit Lens 和 Worksheet 分别点几下 ，就可以退出来了。

问题

[ZFOCUS TH0 JSN DT [GIHT]]中参数 JSN 和 DT 的含义？

回答

比如：下面这个变焦镜头。

ZFOCUS命令行中，4表示第4个面之前的元件，就是前两个镜片，15是将前两个元件向左移动15mm。

问题

可以直接优化mtf吗，现在有个镜头整体都OK，但是有两个视场的弧矢方向掉了，怎么接着优化呢？

回答

输入以下代码：
LLL 0.40 1 .05 A M MTX 0.5 172
LLL 0.40 1 .05 A M MTY 0.5 172
mtx和mty分别是x方向和y方向。

问题

放大率控制？

回答

放大率可以使用OMAG命令来控制。

问题

光线高度超出镜头孔径，怎么解决？

回答

如图：COOKE镜头的光线高度超过孔径，导致出现渐晕现象。

那么，这种情况是由于通光孔径被固定了。只要用

CHG
CFREE
END

就可让孔径恢复。
如若不改口径，使用WAP 2 和WAP 3有时也可以解决这种问题。

问题

SYNOPSYS中FNUM的定义？

回答

DSEARCH 里面的FNUM ,和SPEC 出来的 FNUM 上的数据，是 工作F数。而像方F数=焦距/入瞳直径 ，如果物距在无穷远处，YMP1和入瞳半径是相等的，所以物距无穷远时，FNUM=EFL/2*YMP1，是适用的。

不过，无论是使用 无穷远，还是有限远的物距，我们想计算像方FNUM，还是要根据公式来。比如，利用如下代码进行像方FNUM的控制：

M 4 1 A FOCL
DIV SECTION ENA 1 10
DIV CONST 2

这个代码的意思是 焦距除以入瞳半径，再除以2 ，得出来 就是 像方 fnum, 目标等于4。

问题

DSEARCH中指定玻璃材料时，出现错误？

回答

设置玻璃材料的代码，顶格写，不要空格。

问题

如何在宏中修改已有镜头文件的参数?

回答

首先，打开.RLE镜头文件；然后，在Command Window中输入LE，就会打开一个文件名为LENSEDIT.RLE的宏。

问题

有时优化过程中，会出现满屏的warning，这是软件bug?

回答

warning 是警告，BUG是出现问题 。
警告可能是语法不够严谨，软件还是能识别，还是可以优化。或者一些其他原因，要看警告说明。

问题

如何删除synopsys中玻璃库中的某些材料，比如成都光明D系材料？

回答

首先找到安装目录下，一个名叫GUANGMING.LIB 。这个文件呢，就是光明的玻璃库文件，然后你先把这个材料复制一份，丢到其他盘里面，备份一下，然后右键，以TXT打开。

接着，在里面，把对应的名字材料留下，不要的删掉。
最后保存，记得安装目录下的这个材料文件名字不要变。

问题

FCV命令行中的SCF的含义？

回答

由图可知，SCF是横坐标的间隔。

问题

如何控制整个镜头的玻璃？

回答

在PANT和AND之间输入：

其中，CBOUNDS-冕牌玻璃边界；FBOUNDS-火石玻璃边界；ND1-折射率上限，ND2-折射率下限；VD1和VD2-阿贝数；

例如：

问题

如何控制单个镜头的直径与厚度比？

回答

假设想要表面1的直径与厚度比大于3，小于7，输入以下命令即可：
LUL 7 1 .1 A CAO 1
MUL CONST 2
DIV TH 1

LLL 3 1 .1 A CAO 1
MUL CONST 2
DIV TH 1

问题

点击左侧工具栏按钮显示出错？

回答

这是因为缺少ICONS.MAC宏，将 这个宏放到工作目录下就好。

问题

对话框内容无法全部显示？

回答

当滑动条无法进一步下拉时，鼠标点击几次滑动条的空白处即可。

问题

畸变曲线怎么调取？

回答

点击DIS按钮绘制畸变曲线图；点击GDIS按钮绘制网格畸变图。
畸变曲线图中畸变的单位没有百分号，就是具体的数值。

问题

怎么看像面光强分布？

回答

具体操作如下

问题

设计achrotherms镜头，为什么要取以下两个玻璃

回答

上面的的材料挑选，可挑选出两种消热差的透镜，使用的理论 you can read the original paper at Applied Optics Vol. 33, No. 34, 8009-8013 (1 December 1994).

问题

如何单独控制某个透镜的折射率和阿贝数

回答

在 PANT 和END之间，使用
VY SN INDEX UPPER LIMIT LOWER LIMIT
VY SN VD UPPER LIMIT LOWER LIMIT
其中，SN——表面编号，INDEX——折射率，UPPER LIMIT——上限，LOWER LIMIT——下限 ；VD——阿贝数；
例如：控制表面3的折射率为1.3~1.8；阿贝数为40~60
输入如下：
VY 3 INDEX 1.8 1.3
VY 3 VD 60 40

问题

DSERACH搜索时想要指定玻璃库，比如成都光明，怎么操作

回答

DSEARCH 功能， 关于材料使用，有两种方式：
第一种，就是不指定具体材料，设定或不设定玻璃的折射率，然后使用玻璃模型，优化完成以后，再使用MRG 指令，系统弹窗会让你指定玻璃库，然后你指定光明玻璃库 ，得出来的材料就是光明材料。
第二种，就是一开始，在DSEARCH 里面，指定 具体的光明材料。
第三种，优化最后，你还可以使用GSEARCH功能，把里面的材料，优化成光明的材料。

问题

DSEARCH 搜索光阑设置的问题

回答

在DSEARCH输入中设置STOP MIDDLE 和STOP FREE 后，有时候软件自动计算出的最好光阑面可能在编表面1。若想真的放置到某个面，可直接使用STOP FIX SN 指定到特定表面，SN-表面编号。

问题

怎样自动控制各个视场的主光线垂直入射到像面，假设初始像面是表面18，使用AEI功能后，像面为表面20？

回答

M 0 10 A P HH 1 0 0 0 LB0

问题

能否绘制多个视场的二维图？

回答

可以的。新建宏，输入以下代码，就可以。

问题

羽化边缘的含义？

回答

就是镜片边缘重叠

问题

ZSEARCH搜索完毕后，将10个最有潜力结果的简图关闭后，怎样再次打开？

回答

在Command Window中输入ZSEARCH PLOT。

问题

HBAR的含义？

回答

HBAR是指Y方向上物高的占比，就是Y方向视场。

问题

一个宏运行之后，想把计算结果保存起来，如何操作？

回答

点击工具栏中的按钮，可以快速保存。点击下图中三个按钮中的任何一个即可。

问题

X-OFFSET和Y-OFFSET的含义？

回答

X-OFFSET和Y-OFFSET分别是X方向偏心量，Y方向偏心量。

问题

输出某一视场上光线或者下光线在像面上的角度，应该用什么命令呢？

回答

在CW中输入：
UNI FOR XEN 0 AND YEN 1 AT HBAR = 1 ?

问题

GIHT是指半像高？

回答

是的

问题

为什么只能打开.RLE文件，MAC文件打不开?

回答

FETCH指令只能打开.RLE文件；LM指令可以加载打开.MAC文件。

问题

如何在 SYNOPSYS^TM 中控制CRA？

回答

LUL 30 10 1 A P UNI 1
LUL 28 10 1 A P UNI .9
LUL 26 10 1 A P UNI .8
LUL 24 10 1 A P UNI .7

问题

控制1视场畸变小于1.4 ，怎么设置？

回答

LUA 1.4 .1 0.1 COMPOSITE
CD1 P YA 1
CD2 GIHT
CD3 CONST 1
=100*(CD1-CD2*CD3)/(CD2*CD3)

其中LUA是控制绝对值的最大值。另外，LUL 和LLL的含义分别是不大于和不小于。

若想控制0.7视场的畸变，需要对上述命令中的CD1行和CD3行进行如下修改：

CD1 P YA 0.7
CD3 CONST 0.7

问题

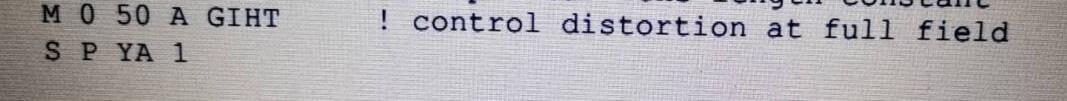

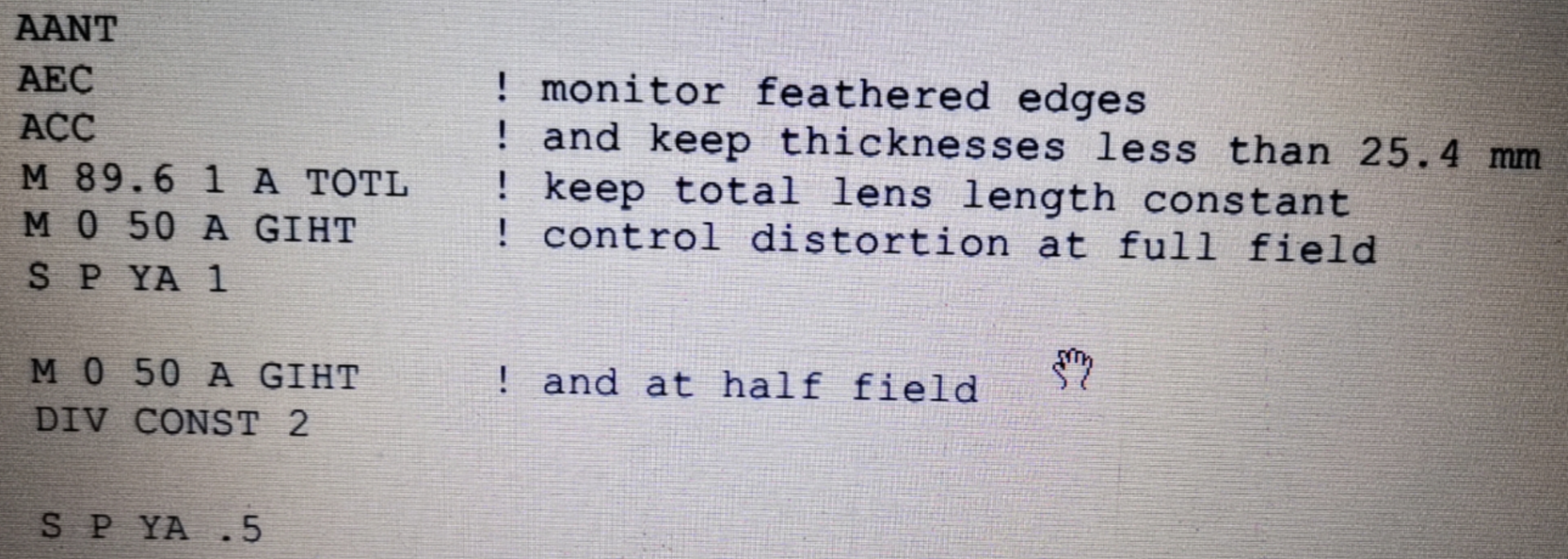

请问下图中是怎么控制畸变的？

回答

实际像高和理想像高的差值，使差值等于0 ，就是在控制畸变。

问题

如何查看离焦MTF曲线？

回答

问题

主光线角度用什么控制？

回答

使用LUL命令控制主光线角度的上限。

可以使用HELP UNI，获得该命令的详细解释。

问题

如何查看每一面的孔径值？

回答

使用CAP命令

问题

怎么查看镜头基本参数？

回答

在CW中输入SPEC。

问题

模拟退火怎么理解，每次优化后都要使用一次？

回答

模拟退火是一种全局优化算法。

如果每次优化时一个树枝的话，模拟退火可以帮你从一个树枝跳到另外一个树枝，找到最小值。

问题

MTF怎么控制？

回答

（1） 一开始在DSEARCH的时候，加个TOSHEAR，MTF可能会很好。

（2）也可以使用MTF像差命令直接控制

问题

下面红色标注的两行会在优化函数中计算吗？

回答

只要在AANT文件中的命令都会在优化时被计算。

问题

确定镜头系统的光阑位置方法有哪几种？

回答

(1) 在Command Window中输入WS

(2) 在Command Window中输入SPEC

(3) 打开AI模式 ，在CW中输入STOP ? 即可。

问题

LLIB是什么意思，与 LB0/ LB1 /LB2/LB3/LB4/LB5这些一样吗？

回答

LLIB是镜头库的位置，LB0是倒数第0个面（像面），LB1是倒数第一个面，依次类推。

问题

为什么输入PAD命令或点击对应的按钮，二维图出不来，只有一个display scale？

回答

问题

为何往常会出现的绿色光线消失了？

回答

在Command Window窗口输入 ON 10；

问题

ZSEARCH是否有类似DSEARCH中的USE CURRENT功能？

回答

目前ZSEARCH中没有USE CURRENT功能。

问题

下图中，X方向不能取样？

回答

点击Define skew field 按钮。

问题

输入透镜的F数在哪里设置？

回答

你输入了透镜的曲率半径和材料，波长，系统的焦距就定了。你输入了YMP1，然后系统的F数就出来了。

或者，你想要使用最后一个面控制F数，那么可使用UMC命令
UMC 1/(2*F/#)

若想对F数进行修改，比例，F数变为2。这样的话，可以新建一个宏，输入如下代码： CHG
FNO 2
END

问题

点击 按钮，为什么不显示图形呢？

回答

问题

怎么缩小PAD窗口？

回答

点击PAD窗口的右上角图标。

问题

输入命令MMF，得到的MTF曲线图为什么不是彩色的？

回答

在Command Window中输入MSS，在其打开的对话框中，将开关35打开。或者直接在Command Window中输入ON 35.

问题

SYNOPSYS^TM 快捷撤销操作是什么？

回答

SYNOPSYS中的撤回操作大致分为两种：
（1） 文字编辑撤回操作（使用Ctrl+Z）
例如在Editor Window中编辑宏或者在Command Window中编写命令，想要撤回编辑的文字，那么同时按住Ctrl+Z即可撤回。

(2）对镜头做出修改，之后返回到修改之前的镜头结构（使用Ctrl+U或者F3）
例如：手动或者通过命令修改了镜头的厚度，或者优化了镜头，然后想要返回之前的结构，那么只需要直接使用Ctrl+U或者F3即可。最多可以返回至10步之前。
通过WS修改表面1的厚度为5mm。然后关闭WS。

接着使用Ctrl+U或F3，则镜头结构返回到修改之前。再次打开WS，表面1厚度为4mm。

若想要再返回到修改后的镜头结构，按Ctrl+Y就可以了。

问题

EM和EAM的区别是什么？

回答

EM是跳转到另外一个宏，执行完跳转的宏后结束。EAM是跳转到另外一个宏，执行完跳转的宏后回到原先的程序继续执行至结束。例子：

在这个示例中，如果使用EM A命令，那么执行完宏A.MAC后，程序结束。而使用EAM A命令，则 执行完宏A.MAC后，会继续执行原先的程序，直到结束。

问题

”AANT P“后面的 P 表示什么？

回答

问题

“AWT： 0.5”表示什么？

回答

AWT：与孔径相关的加权因子。

问题

DELAY 999
RSTART 900
THSTART 7
ASTART 15
NPASS 66
ANNEAL 200 20 Q
SNAPSHOT 10
QUICK 44 66
这几行代码的含义？

回答

问题

如何关闭PAD图？

回答

问题

PAD图不能正常显示了，怎么办？

回答

问题

下图中 YP1 的意思是什么？

回答

OBA TH0 YP0 YMP1
TH0是物距 ，YP0是物高 ,YMP1 表面1顶点平面上的轴向边缘光线高度。YMP1/TH0即数值孔径。

问题

OBA命令后面的XP1同XMP1的位置是不是颠倒了，同YP1、YMP1的位置顺序是相反的？

回答

格式本身就是这样的，没有反。中括号里面的是选填项。
比如，下面这两种输入都是可以的。
OBA 1632.8 14.076 118.9700 0.0000 0.0000 0.0000 118.9700
或 OBA 1632.8 14.076 118.9700

问题

OBA 1632.8 14.076 118.9700 0.0000 123.123 0.0000 456.456，这行命令中是不是没有输入YP1和XP1的值？

回答

YP1和XP1的输入值是0，不过可根据您的实际系统进行数据填写。不过一般系统这个值是零。不输入其值，系统也默认为零了。

问题

我第一个面是光阑,距离第二个面透镜距离为200 怎么设置？

回答

直接worksheet插入一个光阑面 输入一个距离。

问题

若想在搜索结果时，使用操作数，怎么做？

回答

固定光阑在第一面，然后输入一个控制，控制下到第二个面的边缘光线高度或者主光线的角度。

如果光阑位置没有硬性要求 ，可以尝试优化下光阑的位置。也不妨试试DSEACRH，它可用来优化光阑的位置。

问题

我在最初优化的时候，是玻璃模型，如果我对材料没有优化设定的话，它是不是有个默认的折射率和阿贝数的范围呢？

回答

可以设置对玻璃模型的折射率和阿贝数的限定。使用CBOUNDS 和FBOUNDS命令。

问题

如果我想在成都光明的玻璃库里面用 GSEARCH 去选择合适的材料的话，该怎样去改指令呢？是在上面的优化宏里面，在NAMES后面去修改吗？

回答

只需修改NAMES...END之间的内容，将玻璃库U改为G，然后跟着写玻璃材料名称： 如：
NAMES
G HK1
G HK2
END

若就是想在成都光明的玻璃库里面去选择，可以参考以下示例：

将NEAREST下面的玻璃库改为G。若只指定一个玻璃库G，就只在一个玻璃库中进行选择。不过，它也可以指定多个玻璃库。

“NEARSET 5 P”中P的含义是：if "P" is entered, only preferred types from the requested tables are allowed, while "0" will allow all glasses in the table (some of which may well be obsolete.)。意思就是说，如果有P ，选择是最佳的玻璃，如果是0的话， 所有的玻璃都会尝试。

问题

对不同的共轭据设定了变焦位置，在优化时，怎么去优化不同的变焦位置下的性能？

回答

就像变焦镜头一样设计，使用ZOO1 ZOOM2 来优化。也可以设置优化第N个变焦位置，使用ZOOM N命令。

问题

SYNOPSYS在优化时，玻璃材料的选择是在一整个玻璃库里面去自动选择的吗？还是说像CODE V一样，在自定义的一个多边形的范围内去跑的？

回答

一开始在DSEARCH的时候，就可选择使用玻璃模型，还是使用实际玻璃。 选择玻璃模型，可以指定折射率的上下限，然后后面可以使用MRG将玻璃模型转化为实际玻璃。

如果一开始就使用实际玻璃，可以指定几种玻璃，让软件自己去选择玻璃。 得到设计档后，还可以使用GSEARCH优化材料，优化材料也可以指定材料库，或者指定几种优化材料 都可以。

问题

SYNOPSYS 怎么设置多核运算？每次都只有一核？

回答

设置CORE N ，N小于32就行，前提是电脑硬件支持。
目前一般的版本支持32核心，可以定制成最大核心数516核心。
模拟退火要打开开关99，on 99，然后设置CORE N。

问题

请问可以把stp类型3D数据导入到 SYNOPSYS^TM 软件里边吗？目的是想把结构数据导入进去然后做成像设计。

回答

就是说您想将3D模型中对于元件，表面等所有设计好的数据，直接导入到SYNOPSYS中，然后看成像质量是否满足他们的要求？

若对系统的光学规格要求清楚的话，是可以直接使用SYNOPSYS做成像设计的。然后将设计好的系统结构数据导出。

问题

我想查看某面到某面的焦距是多少？有简单的命令吗？比如查看2到6面的焦距。

回答

命令窗口输入MFT，然后填表，可以查看2到6面的焦距

问题

请问如何控制近轴像高？

回答

用 GIHT

问题

输入命令一个命令后，怎么快速回到 SYNOPSYS AI 的状态，我现在是每次都点那个AI 按钮，感觉有点麻烦，有快捷键吗？

回答

按 ESC 键快速回到 SYNOPSYS AI状态。

问题

畸变怎么控制？

回答

LUA 0.02 1 0.1 COMPOSITE
CD1 P YA 1
CD2 GIHT
CD3 CONST 1
=100*(CD1-CD2*CD3)/(CD2*CD3)
控制畸变在2%以内。这个是1视场的，将红色部分改为0.5，就是0.5视场的。

DI3，DI5 三阶和五阶畸变的操作数，但有的时候，要控制不同视场的畸变，所以采用上面的格式。

问题

AEI 5 1 8 CC 10000 0.1 100 20 指令的含义

回答

5-镜头库位置编号；最后会将最佳的镜头结果保存在镜头库位置5处；
1是起始表面编号；8是最后表面编号；表示在表面1和表面8之间插入元件；
CC-检查插入单个透镜或胶合透镜；
10000-起始半径；
0.1-起始厚度；
100-模拟退火温度；
20-冷却速率；

问题

如何约束两个面之间的焦距范围？比如物镜和目镜要分别约束。而不是整体的焦距范围。

回答

AANT
M tar wt A SECTION FOCL jsss jsps
END
tar 焦距值，wt权重， jsss jsps 填你想控制的两个面。

问题

请问vlist和vy的区别是不是，vy后面的变量是rle里没涉及到的？

回答

vlist和vy 都是用在 PANT 和END之间，用于定义变量的。只是语法不一样。VY更倾向于对单个变量定义，VLIST更倾向于定义好多个变量。

问题

lul 10 1 1 a th
lll 8 1 1 a th
这个语句有什么错误？想控制第一面中心厚度的范围。

回答

未指明表面编号，LLL 10 1 .1 A TH 1 ，最后1表示第1个面。

问题

CAO这个指令也只是控制的是主波长的光线孔径，如果我想控制某个面上面的针对所有波长的最大光学有效径，要怎么去写指令或者设置呢？

回答

这里给出一个例子。是3片式透镜：

上面的例子，系统一共有3个波长，是想控制第3个镜片的所有波长的边缘光线小于孔径的。

LUL 1.28 1 1 A CAO 3 ，这一条命令是控制第三个面的孔径小于1.28。

这1 2 3代表的是波长。

另外，也有其他方法。比如你可以单独控制某个波长最外围的边缘光线小于 某个值，这个值就是你要控制的最大孔径数值。

问题

如何严格控制镜片口径？

回答

在AANT文件输入 M 6 1 A CAO 28；控制表面28上通光孔径的目标值为6，权重为1。

问题

如何控制CRA？

回答

LLL 28 50 1 A P UNI 1.0 0 0 0 LB0

问题

怎么看CRA绘制CRA曲线？

回答

PLOT UNI FOR HBAR = 0 TO 1；默认的是到达像面的入射角。

问题

怎么控制表面的中心厚度和边缘厚度在一个范围？

回答

在AANT和END之间 ，写命令控制
使用LUL或者LLL 后面带TH 就是控制厚度
把TH换成ETH就是控制边缘厚度
LLL TAR WT WINDOW A TH SN
LUL TAR WT WINDOW A TH SN
LUL TAR WT WINDOW A ETH SN
LLL TAR WT WINDOW A ETH SN

问题

非球面的定义公式后面不是应该还有许多高次项吗？

回答

这个是非球面的一种类型，旋转的圆锥截面公式：

问题

如果所有玻璃已经是真实玻璃了，后续优化想要继续自动替换玻璃，用什么方法？

回答

使用GSEARCH。

问题

用MDS 设计优化的时候怎么没有胶合透镜出现，都是单片，有没有办法做成双胶合的透镜?

回答

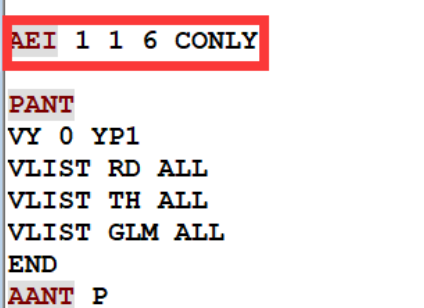

可以使用AEI命令自动寻找最佳胶合面。比如在自动生成的DSEARCH_OPTM.MAC中的PANT文件前面增加一条命令AEI 1 1 6 CONLY

问题

HBAR\GBAR和XEN\YEN的区别？

回答

HBAR 是Y视场 ，GBAR 是X视场 ， XEN 和YEN 分别是X 和 Y的 入瞳视场

问题

如果要从第7面到第12面设定一个焦距，比如焦距是f2=-25.71，该如何设置？

回答

M -25.7 1 1 A SECTION FOCL 7 12

问题

DS搜索完想看其他结果怎么切换?

回答

打开工作文件夹路径，可以找到对应名字如果想保存下来，就要把名字修改了，否则下次再DS其他的设计的时候，这些文件会被覆盖.
或者使用 em dss 命令。

问题

WAP与FVF有什么区别，怎么选择使用呢？

回答

WAP是 广角光瞳选项 Wide-angle pupil options
WAP 1 保持入射光束的直径对于所有视场角恒定，测量垂直于主光线。
如果 WAP 2 打开，程序将计算 YMP1 的值，以便边缘光线到达边缘处的光阑表面; 然而，有时光阑不是阻挡光束的唯一表面，并且必须考虑渐晕，否则通过光阑的光线 在其他地方被阻挡。 然后可以选择简单地让图像评估程序删除那些渐晕光线，或者定义入射光瞳，使其尺寸减小到仅包含实际穿过的光线。
如果打开 WAP 3，光瞳大小会减小,那么你应该使用哪种光瞳选项？
当然是使用完成工作最简单的那一个。 近轴光瞳 最快，真实光瞳较慢，WAP 选项仍然较慢。从近轴开始，观察主光线的路径（光束中的中 心光线），看它是否经过光阑的中心附近。 如果没有，请激活真实光瞳选项。 然后检查 光阑是否被正确填充。 如果没有，请考虑 WAP 2 选项。

问题

awt是不是以光阑为坐标，awt=0，那么通过光阑中心的光线权重更重；awt=0.2，那么通过0.2倍光阑范围内的光线权重更重。是这样的吗？

回答

问题

如何求两个坐标点的距离？

回答

Z1 = XA ON SURFACE 3 FOR XEN 0.6 AND HBAR 0.4 AND COLOR 2
Z2 = YA ON SURFACE 3 FOR XEN 0.6 AND HBAR 0.4 AND COLOR 2
= SQRT(Z1**2 + Z2**2)

问题

如何控制系统的长度

回答

LUL 150 1 1 A Totl
A back
下面 A BACK ,就是 加上后焦厚度。

问题

系统totl的长度是否不算最后镜片到像面的距离？

回答

是的，TOTL长度只算第一个镜片中心到最后一个镜片中心的长度

问题

怎么在命令行查看第3面的像高y坐标为0.4，光瞳x坐标为0.6的波长3的高度?

回答

YA ON SURFACE 3 FOR XEN 0.6 AND HBAR 0.4 =?

问题

如何看各个视场的弥散斑大小以及是否在衍射极限里?

回答

问题

如何显示全部视场的光线，目前只显示一半?

回答

问题

如何设置第一个镜片的第一个面是凸的？

回答

LLL 15 1 .1 A RAD 1 ，LLL代表最小值是多少 RAD 表示曲率半径 ，最后面 表示第几个面 ，所以上面表示的含义是第一个面的曲率半径 大于15 ，权重是1

问题

如何一次性看到所有多变焦结构？

回答

可以在命令窗口输入 ZDWG

问题

如下图，桌面窗口不好看

回答

可以重排窗口

问题

ASPH 3 3 4 5 6 7 8 是什么意思？

回答

第一个3表示开到6阶项 ，后面的 3 4 5 6 7 8 表示 从第3到第8个面都是非球面

问题

如何控制非球面的矢高？

回答

使用ZG命令即可控制矢高。

问题

使用AGE单独控制透镜的边缘厚度等于某个固定值应该怎么写？

回答

如果想单独控制某个面的边缘厚度控制，使用命令如下;
M 5 1 A ETH 3
最后面的数字3代表第三个面，5代表目标值大小是5 ，1 代表权重

问题

如何控制两个面之间的焦距范围？

回答

M 133.5 20 A SECTION FOCL 13 14 ; 控制13到14个面间的焦距等于133.5 ，权重20

问题

如何用命令改变镜片的材料？

回答

CHG
6 GTB S 'BK7'
END

问题

控制表面10的厚度等于4，命令怎么写？

回答

m 4 1 a th 10

用于修复光阑的边缘光线的

正值代表通过近轴光瞳计算的，负值通过实际的光瞳计算的

问题

命令PANT和AANT分别表示什么？

回答

PANT 是 Parameter Input ，代表你将要输入的变量
AANT 是 Aberration Input ，你将要要控制的目标和像差

问题

2 rd 69.1 th 6 gtb s "h-fk61" cao 16 ，想选择成都光明的玻璃，该怎么办？

回答

h-fk61是光明的玻璃，应该是【2 rd 69.1 th 6 gtb G "h-fk61" cao 16】

问题

MRG用不了是什么原因？

回答

要先运行一下优化宏，再输入MRG

问题

第一面光阑与第一片透镜之间的间隙应该0.01到0.02mm怎么控制?

回答

VY 0 TH 0.02 0.01

OFF 65

问题

输入的时候光线没有在光阑处追迹成功,后面改下实际光阑追迹就可以了，设计者这样做的目的是什么?

回答

这样做的目的是，刚开始可以不指定光阑位置，让它可以自由自动；到后期看光线形态，将光阑固定到某个地方

问题

PIN代表什么？

回答

Pick index

M 0 1 A P YA 1
S GIHT
或者 M TAR 1 COMPOSITE
CD1 P YA 1 0 0
CD2 GITH
=(CD1-CD2)/CD1
上面是控制畸变的，下面是控制CRA的
LUL cra的角度 1 1 A PUNI 1

问题

第1面到第4面组合的系统的焦距如何提取？

回答

可以用composite cd1 section focl 1 4 = cd1

问题

怎么把PAD三个视场都调出来？

回答

在命令窗口输入 ON 10

问题

怎么调出垂轴色差图？

回答

在命令窗口输入 LCPLOT

问题

如何提取单个透镜的焦距？

回答

spec命令，返回了各个透镜的光焦度

问题

应用了非球面的透镜，它右侧的透镜边缘和中心都有0.1mm的间隙，可是其他区域有干涉，这种情况有没有合适的命令可以保证两个透镜是完全分离的？

回答

s sag x y surf1
a th surf1
a sag x y surf2
控制空气厚度

问题

如何设置渐晕？

回答

渐晕不是很难的 用Vset 或者Vfiled设置即可。 关于广角的渐晕30%设置的建议：首先使用OBD + CSTOP + WAP 2 然后设置 VSET 0.3在 AANT 中. ，实际的 CAOs 将随意搜.

使用 CHG CFIX END 在WorkSheet sliders中调整 CAOs 得到你想要的渐晕. 然后改回去用 WAP 3.

问题

ACC 4 1 1中的第二个1是表面1 还是window 为1？

回答

ACC 4 1 1的意思就是最大玻璃厚度为4，4－5之间会有一个温和的惩罚值，用来过渡，超过5这个窗口值，会增大惩罚值用来控制厚度，也就是说这个window这个值越小，这个操作数控制效果会越好，但是系统也会变得极端的不连续，评价函数会出现断崖式下跌，变得更不容易跳出局部极值，在优化的初期，这个window最好用默认的，到了优化的后期，可以缩小这个值用来达到控制效果的目的。

问题

HBAR是什么意思？

回答

hbar =hy
gbar =hx
xen =px

问题

运行PSD时如何让CPU 100%跑起来？

回答

使用调用多核命令 CORE

问题

ZSEARCH里面 GIHT 5 5表示什么意思?

回答

后面跟的第一个数据，是第一组变焦镜头的像高，第二个数据，是变焦镜头最后一组的像高 ，如果一样，表示变焦时候，像高不变，不一样，变焦的时候，其他组用插值法。第3个数据，代表权重

问题

有没有一个功能可以搜索镜头中最佳非球面位置？

回答

有AAA命令，可以找到最佳非球面的位置，AGT可以判断最佳非球面系数阶数

问题

ZEMAX如何导入SYNOPSYS？

回答

ZEMAX导入SYNOPSYS，你直接在SYNOPSYS里面输入ZMC，导入完成之后，要运行一下给出的文件

问题

DSEARCH和ZSEARCH 分别是干嘛的?

回答

一个是定焦镜头的初始结构的搜索，一个是变焦初始结构的搜索。因为SYNOPSYS有独特的PSD算法，计算速度非常快。所以使用DSEARCH 或者ZSEARCH 在全局范围内，把所有可能的结构都会测试一遍，然后比较给出最后的10个结构

问题

如何快速查看AANT中某一个约束的当前值是多少？

回答

命令窗口使用 final

问题

自动控制空气间隔大于0.1怎么写？

回答

使用TLIMIT控制 试试，语法为 TLIMIT UPPER LOWER 。tlimit是厚度变量的定义域，厚度不会出这个范围，是硬约束，下面的ACM就是评价方式，评价参数都是用来权衡的，属于软约束

问题

界面的最左边side bar 图标，出现 unrecognized input 05/03/09....问题该怎么解决呢？

回答

这个ICON.MAC 有问题，需要找个正常的覆盖一下。

问题

SYNOPSYS命令行里的符号｛｝中的内容代表什么意思？[ ]中的内容又代表什么意思呢？

回答

花括号里面是必选，方括号里面是可选，带下划线的是数字

问题

怎么查看所有面的孔径大小？

回答

命令窗口输入CAP命令

问题：

广角镜头可以直接设计么？

回答：

需要先设计前端，也是要先设定第一个镜片，然后再用Current设置来DSEARCH。

问题：

怎么插入一个哑面？ 我想手动设置一个real pupil在镜头的中间位置（比如插入到第5面）

回答：

可以使用下图的工具插入虚拟面。

问题：

限制某个面入射角度的命令我没找到，能帮忙找找吗？比如在所有视场下，不超过某个角度？

回答：

ACA 60，60代表角度，另外可以通过HH来控制。

问题：

MDS 中选项 Design Search 和 Saddle-point build ，这两个分什么情况选呢？

回答：

Design Search 是通过全局搜索法，尝试所有的结构，你设置的几片镜片，一开始就搜索几个镜片作为初始结构

Saddle-point build，这个是另外一种方法，叫做鞍点法，比如你要搜索5个镜片的结构，他先生成一个镜片，再插入一个镜片，然后优化出2个最好的镜片结构，吗，再插入镜片，再优化，一步步增长出5个镜片结构。

问题：

如果是物方远心镜头的话，那是应该设置infinity还是AFOCAL？怎么区分设置物方和像方呢？

回答：

infinity这个是无穷远，AFOCAL这个是无焦模式

问题：

公式中 CO3 &SI3表示什么？

回答：

三阶彗差和色散

问题：

SPOT variance是什么意思？如果这么勾选，代表什么意思？variance好像不是方差的意思，因为设计没有所谓的初始（initial）方差？

回答：

光斑尺寸方差与像质有关，我希望有公差时光斑尺寸方差仍能在某个值以内或最大允许值增大不超过某个量，这样来进行公差分析

问题：

through-focus 只能计算7个点吗？有没有方法可以追加的？

回答：

可以使用如下命令：

问题：

下图N1 N2 表示什么？不同地方的颜色代表什么？

回答：

因为你的系统设置了不同的波长，所以它代表对应波长的折射率。不同地方的颜色，左上角有解释。

问题：

优化中继面像质的FLAG面，能不能设多个？我想要转2次像

回答：

可以打开SPS，里面有设置表面flag的，点击每个表面的flag小方框就会弹出对话框，可以修改。

问题：

公差分析的时候默认单位是啥？

回答：

透镜单位，你在设置的镜头的单位。

问题：

怎么在AANT里约束焦距？

回答

    AANT
    M tar wt A  FOCL
    END

tar 是你的焦距值，wt是权重

问题：

公差分析的时候使用波前变化作为评价因子的时候能使用rms作为标准吗，怎么没有这个设置？

回答

公差分析的时候使用波前变化作为评价因子的时候能使用最大值 或者使用标准差。
TOL WAVE
给出波前差的最大允许值。 如果镜头基本上是衍射受限的，则可以使用该输入，并且它提供了控制波前的方法。 如果输入此输入，则公差预算允许的最大值对于所有视场点将是相同的，除非FWT命令为每个视场指定了权重。 如果是这种情况，则每个点的最大值增加1 / WT ** 2，这对应于每个场的波前标准差的增加与该场点上的权重成反比。

问题：

如果要自动插入两个衍射元件该怎么做？

回答

运行两次ADA，就可以插入两个

问题：

使用OSNA不能控制住孔径角的这种情况有什么好的解决办法吗？

回答

OSNA必须在OBB之类的物体描述之后。控制YMP1除了OSNA，还有 WAP 2 和 WAP 3

问题：

光阑位置怎么没在光路上找到？

回答

用ws看下光阑在哪里，在Command Window中输入WS打开WorkSheet，会看到APS这行命令，APS后面的数字就是光阑所在表面。光阑可以虚拟的，如果在指定在一个面上，加上一个负号。如果APS后面是1或没有接数字，表示没有光瞳求解并且使用随后物体规格输入的YP1和XP1值。YP1是在表面1顶点平面的主光线高。XP1是在表面1X轴的住光线高。SYNOPSYS^TM 光线追迹逻辑不是按照光阑来的，所以会快很多。

问题：

温度分析中，DECENTER指的是什么？

回答

DECENTER是偏心，将COE这个命令定义的编号CNB的热膨胀系数data分配给偏心SN，SN为表面编号，和这个help文件底下的例子中RCHANGE和TCHANGE类似

问题：

做完镜片想存文件夹为什么不行？不能直接存入文件夹的吗？

回答

保存的名字和路径都不要出现中文

问题：

请教怎么另外打开一个图形窗口

回答

window下面第三个选项，选择一次，即可新打开后面的窗口，菜单栏window按钮下面第三个选项。

问题：

下图的菜单栏为何没找到？

回答

需要打开worksheet,才能看到上述的菜单栏。

问题：

为什么输入PAD命令后，做不了其他操作？

回答

没有结束PAD命令导致的 ，输入一个END结束一下 然后再次运行即可，在命令窗口出那里输入一个end 。软件会返回到AI模式下 即可运行 否则一直在等待PAD的下一步指令。

问题：

有效径是否可以留边？

回答

使用命令，在命令窗口 输入MEW, 即可达到这样的效果，具体预留多少量，这个可以自己设置

问题：

rms怎么显示弥散斑半径数值?

回答

在命令窗口输入 MSF, 把80的开关关掉

问题：

MTF截止频率怎么设置呀?

回答

可以在命令窗口输入 MMF, 勾选对应位置，后面设置频率

问题：

做错了如何返回到上一步？

回答

要设置Checkpoint，才能返回到设置点，设置后点击，返回到上次设置的那个点。另外Checkpoint只是设置到哪个点就返回到哪个点。undo lens changes这个菜单栏的下拉菜单只能10步。

问题：

这几个曲线是什么像差？

回答

光线扇形图，分别是0 0.75 和 1视场的 . 可以自己选择光线扇形图 点列图 或 光程差。点击PAD bottom按钮可以查看并选择其他图样。

问题：

开关98在那里能打开呀？

回答

在命令窗口输入MSS，可以打开开关选项。

问题：

优化中怎么控制两个非球面之间最小的距离？

回答

例如，如果第8个面和第9个面之间太近，可以控制第8个面和第9个面上主光线的全局z坐标之差

还有一个操作数比较有效,ETP和ETN

问题：

复制案例的时候，为什么有时候会报错？

回答

复制的时候，注意代码是否有两行复制成一行，或者把几个命令复制粘合在一起了。建议复制内容去英文教程去复制，小心翻译成中文的时候，代码粘贴错位。

问题：

有渐晕的镜头应该怎么优化，优化后渐晕会变吗？

回答

处理渐晕的案例：http://www.optzmx.com/thread-10216-1-2.html

问题：

软件界面的图标能调大么？14寸笔记本离远点看图标很费劲

回答

Font Size按钮可以改变Command Window中的字体大小。PAD Window中用一个矩形框选择要放大的图形部分，单击一下，就可以放大，点击Defaults按钮就可以恢复图片原有大小。另外改变电脑分辨率可以增大图标大小

问题：

怎么求一个section部分最大的孔径值并返回到AANT文件

回答

    FIRST, THIRD, FIFTH-ORDER SECTION ABERRATIONS:
    AANT
    M tar wt {A/S/MUL/DIV} SECTION name jsss jsps [icol]
    END
    _________________________________________________
    name:
    FFOCL FRONT BACK FOCL ENP EPP NP1 NP2 PP1 PP2 PPSEP PEL
    SA3 CO3 TI3 SI3 PETZ DI3 PAC PLC SAC SLC
    SA5 CO5 TI5 ECOM PZ5 DI5 TOBSA SOPSA
    ENA EXA ROD RID ROS RIS OMAG PMAG ROAL
    SAPU SOPU ASPU TIPU SIPU PZP DIPU	! pupil aberrations
    _________________________________________________
    EXAMPLES:
    M 133.5 20 A SECTION FOCL 13 33
    M 0 10 A SECTION SA3 1 5
    These aberrations will control the properties of a portion of a lens, rather than the whole lens.

问题：

希望控制边缘视场的上光线在像面处的入射角为11°，然后在AANT文件中输入以下命令，但系统提示错误，是什么原因？
M 11 1 P A UNI 1 0 1 0 20

回答：

可以使用 M 11 1 A P HH 1 这个命令

追问：

这个命令应该是控制边缘主光线的远心吧，能控制上下边缘光线的角度吗？

回答：

M 11 1 A P HH 1
这个M后面根的是11 ，是控制角度的

追问：

M 0 1 A P HH 1
这个M后面根的是0，才是远心，因为边缘角度为0，所以才是远心

回答：

A P HH hy px py hx surf

问题：

对于共轭成像系统，视场设置时用到OBA，但是OBA中有一项YMP1，可是随着系统结构的变化，这个值是会发生变化的，想问下，这个YMP1的初始值是看系统尺寸大致给一个吗？还有，如果要控制边缘视场上光线在像面出的入射角大于某个值，要怎么写命令？

回答：

入射角用UNI，ymp1是跟孔径光阑大小有关，随便给一个，0.1就可以了，尽量小，方便优化，后期看情况增大。要控制入射角直接用临界角监视器就可以。

问题：

SYNOPSYS^TM怎么控制系统的有效焦距或者是实际像高？可以举个例子么？

回答：

可以使用命令 A P YA HY PX PY HX SURF 。
例子：M 3 1 A P YA 1

问题：

设计的波长是两段，比如430-670，800-870这两段，对应的波长代码怎么写?

回答：

这个没必要分这么开，刚好在可见光范围内， 你直接 使用 430 到870 范围就好了，你中间使用的间隔小一点，把670 和800都包含在内，甚至他们中间再多取样就好了。也可以根据需要，设置不同波长的权重。

问题：

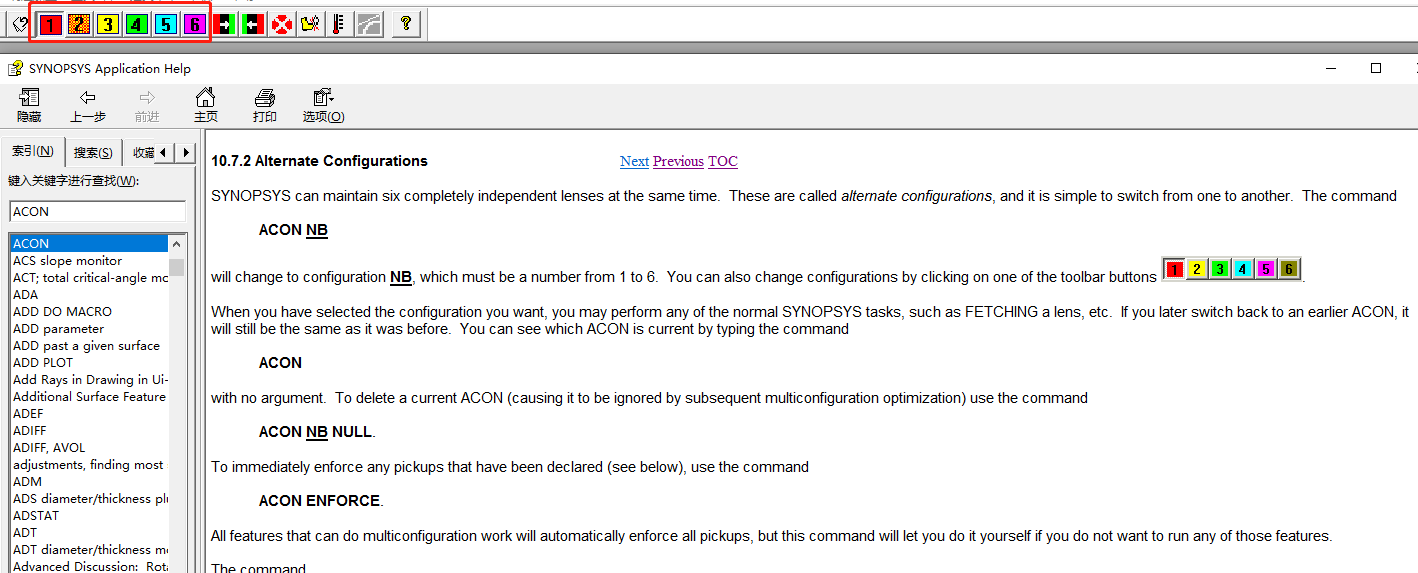

[ [B/C]ZOOM [ JSSS JSPS JFROMSURF ] ]这行命令中的JFROMSURF代表什么

比如：
ACON 2 PICKUPS
ZOOM 6 12 4
END

回答：

在这个多重结构2中，保持从第6个面到第12个面，与多重结构1中的变焦4 同步。我按照SYNOPSYS^TM学习文章的思路， 一般比如说要设计20倍的变焦， 开始结构称为变焦1 ，然后移动镜片，在20倍的变焦位置 称为变焦10， 然后把变焦组镜片移动的位置，从变焦1 到变焦10，线性划分10等分 ，其区间的位置 ，被称为 变焦 1 一直到变焦10。当然，这个变焦10 ，只是举个例子，也可以线性划分，也可以划分成其他数量的等分，比如 你划分成6份， 第一组位置就是变焦1 ，第二组位置变焦2 ，一直到第六位置组变焦6

问题：

SYNOPSYS^TM中可以设置偶次非球面吗？还是只能用Q型非球面？

回答：

SYNOPSYS^TM中可以设置偶次非球面比如在DSEARCH 中可以使用如下的命令打开偶次非球面
ASPH R
ASPH Q
ASPH 3

或者直接在电子表格里面设置各种面型，如下图
