将 Zemax 文件导入 SYNOPSYS

概述


SYNOPSYS 可以打开大多数由 Zemax和 Code-V程序创建的镜头文件。与大多数从一种软件的文件到另一种软件的文件的转换一样,结果通常是不完整的,用户必须编辑镜头文件,根据目标程序的规则重新构造某些参数。

然而,有些内容是不能转换的。这两个软件使用完全不同的入瞳的描述,尽管最终都达 到了相同的效果。而且,在 Zemax 中定义的所有表面形状都不能在 SYNOPSYS中定义( 反之亦然)。尽管如此,所有最流行的面型在任何一个程序中都能很好地工作, 因此大多数用户不会因此而遇到困难。与 SYNOPSYS 文件相比,Zemax 文件包含的信息要多得多——比如变量的定义、评价函数和公差值——转换只会捕获基本的镜头数, 因为SYNOPSYS 中的RLE 文件只是镜头描述,其他数据存储为单独的文件。任何从一 个程序转换到另一个程序的人自然会希望利用 SYNOPSYS 的优势,并创建自己的数据 文件,因此尝试导入其他项目是没有意义的。

一个更常见的问题是如何正确地识别商用玻璃类型的名称。这两个程序有广泛的玻璃库 ,但名字经常不同。因此,在导入.zmx 文件之后,最常见的用户任务是编辑 RLE文件并 插入正确的glass 名称。一个例子将说明其中一些问题。


设置工作目录

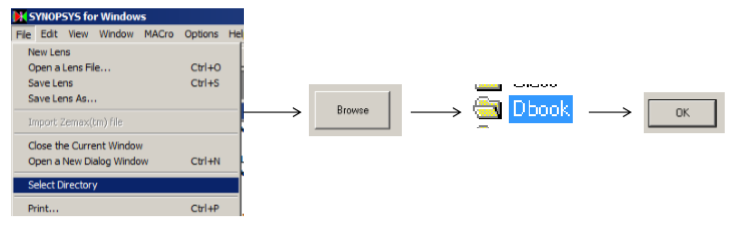

选择Dbook工作目录:

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第37章


转换

我们将转换一个文件,该文件描述存储在 Dbook 目录中的衍射光学透镜,名称为 doe .zmx。

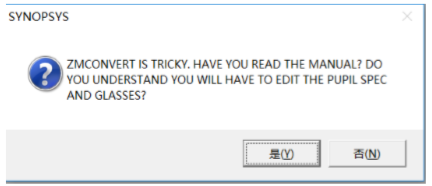

首先输入命令ZMC (ZeMax Convert)。将显示一条警告消息,如图所示。(这是为了防止用户盲目地选择一个文件,并期望镜头每次都像在 Zemax 中一样打开。如果单击 “No”按钮,立即转到描述 ZMC 的帮助文件。

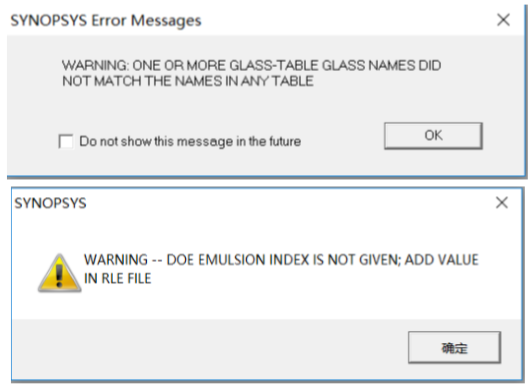

当我们单击Yes 按钮时,会在当前目录中显示.zmx 文件的列表,然后我们选择该文件。(要导入的文件必须位于当前目录中。)上面的行在命令窗口上滚动过去,我们注意到一条警告消息:


注意OPD系数已被改变。Zemax以弧度为单位表示系数,而SYNOPSYS中的所有 OPD 表达式以周期或波长为单位。 因此,您可以看到,数值一定不同。这个例子对 我们来说有一点困难,让我们演示一个更难的。

当玻璃名字没有对应,ZMCONVERT 的警告信息。

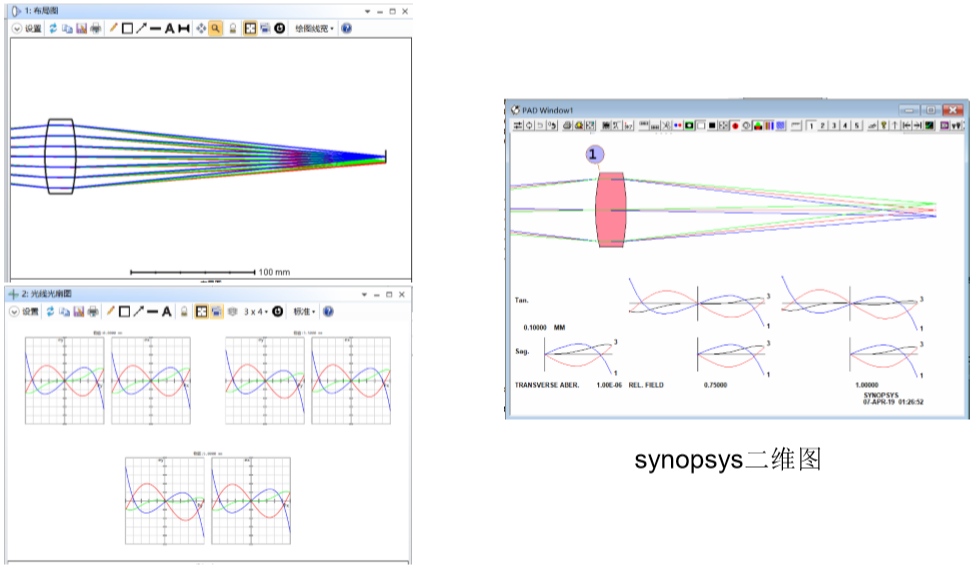

转化之后的二维图
